Description

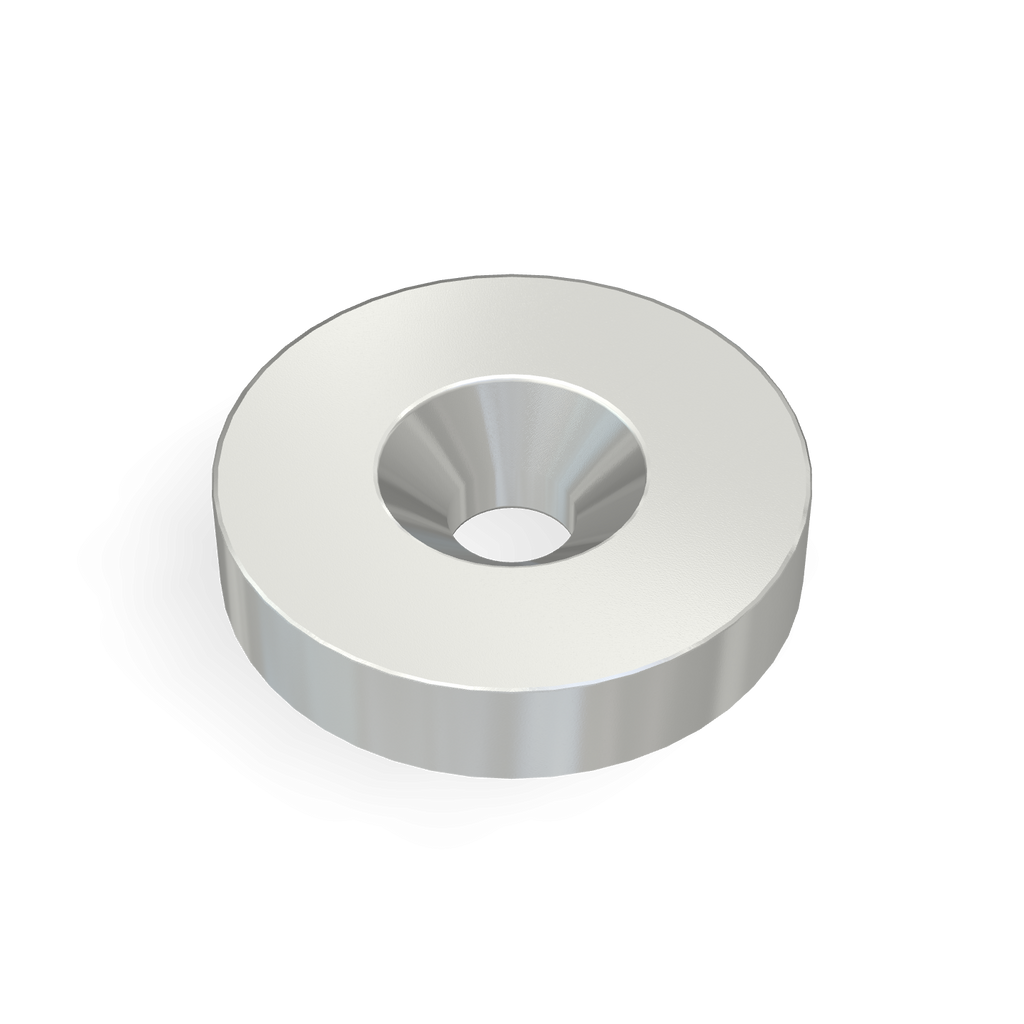

Cet aimant disque en néodyme avec trou fraisé allie puissance et précision pour diverses applications. Ses caractéristiques :
-
Diamètre extérieur : Ø24 mm (0,94")
-
Diamètre intérieur (trou fraisé) : Ø5,3 mm (0,21")
-
Hauteur (épaisseur) : 5 mm (0,20")
-
Filetage M5 pour une fixation sécurisée avec des vis standard
Idéal pour les applications industrielles, mécaniques et de bricolage, cet aimant offre une force magnétique puissante dans un format compact, parfait pour les applications exigeant une fixation fiable et performante. Son trou fraisé permet une intégration facile et une finition affleurante. Contactez-nous pour les commandes en gros !
| nom | Spécifications du produit | SI | CGS |
|---|---|---|---|
| forme | |||
| Diamètre | D | 24 mm | 2,4 cm |
| omission | S | 10,7 mm | 1,07 cm |
| diamètre intérieur | IDENTIFIANT | 5,3 mm | 0,53 cm |
| Haut | H | 5 mm | 0,5 cm |
| vis | M | 5 mm | 0,5 cm |

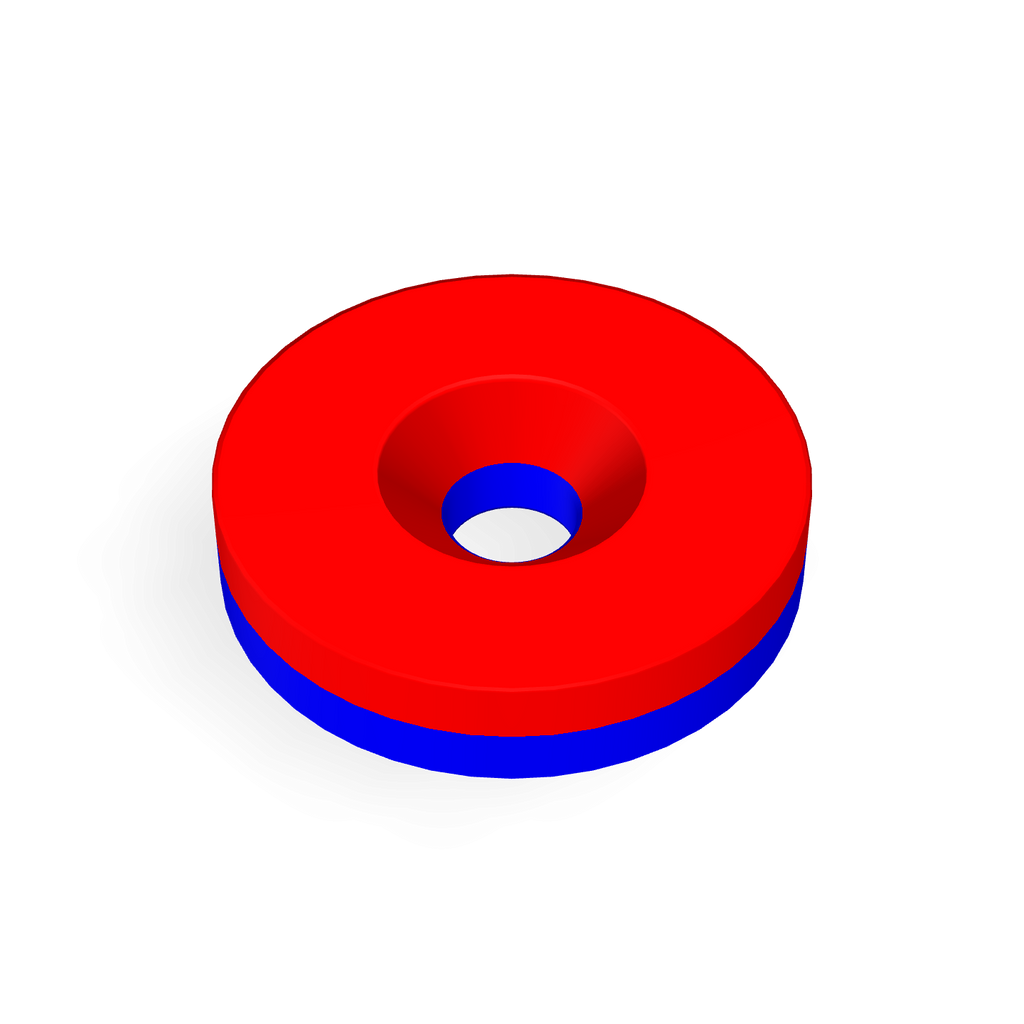

| Direction de magnétisation | M | Direction axiale | |
| traitement de surface | NiCuNi | 12 μm | - |
| propriétés magnétiques | |||
| densité de flux magnétique de surface | B | 229,8 mT | 2298 Gauss |
| puissance d'aspiration pouvoir d'adsorption |
F | 6,25 kgf | 6254 gf |
| Point de fonctionnement densité de flux magnétique |
Bd | 450,7 mT | 4507 Gauss |
| Flux total | φo | 0,00019396 Wb | 19396 Mx |
| coefficient de perméance | PC | 0,64 Pc | - |
| température limite supérieure | Tw | 80 °C | 176 °F |
| Propriété matérielle | |||
| Symbole matériel | néodyme | 35 | |
| Densité de flux magnétique résiduel | Br | 1170-1220 mT | 11,7-12,2 kg |
| force coercitive | Hcb | ≧868 kA/m | ≧10,9 kOe |
| force coercitive intrinsèque | Hcj | ≧955 kA/m | ≧12 kOe |
| Produit à énergie maximale | BH | 263-287 kJ/m³ | 33-36 MGOe |
| Coefficient de température | Br | -0,12 %/°C | 31,78 %/°F |
| Hcj | -0,55 %/°C | 31,01 %/°F | |
| Température de résistance à la chaleur | Tw | ≦80 ℃ | ≦176 °F |
| température de Curie | Tc | 310 °C | 590 °F |
| densité | ρ | 7,5 kg/m3 | - |
| poids | Filet | 0,0161 kg | 16,1 g |
| remarques | |||
| Directive REACH RoHS | |||
Avertissement
Ce produit n'est pas un jouet et ne convient pas aux enfants. Conçu pour une utilisation scientifique et industrielle, il contient de puissants aimants en néodyme qui peuvent être nocifs en cas d'ingestion. Ces aimants sont cassants et peuvent s'écailler ou se briser en cas d'impact. Manipulez-les avec précaution. Veuillez consulter la page Avertissements avant de passer commande.
